Eaton Ombouwset 3P van NZM12 naar NZM4 max. 1250A

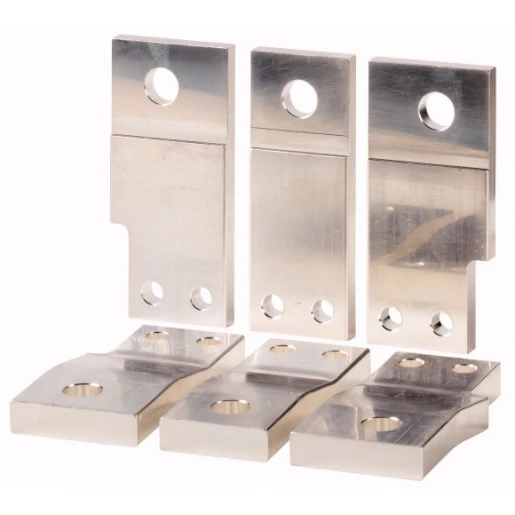

Optionele toebehoren voor de serie vermogensautomaten NZM bieden een omvangrijke hoeveelheid toepassingsmogelijkheden voor wereldwijd gebruik. De montage is flexibel en eenvoudig dankzij modulaire functiegroepen. Aanwijzingen: ombouwset van N(ZM)12 naar N(ZM)4. Met de aansluitstrips van de vervangingsset kunnen alle 3-polige NZM12 resp. N12 op de aansluitmaten van de NZM4 resp. N4 worden aangepast, die vanaf bouwjaar 1983 zijn geproduceerd.Niet vervangbaar zijn 4-polige basiscomponenten en apparaten met uitrijtechniek en afstandsbediening. Omvang van de vervangingsset N(ZM)4-XAS12...:, 3 aansluitverlengingen uitblaaszijde 3 aansluitverlengingen ZM-blz., 2 montagehoekstukken, 4 bevestigingsschroeven, 4 fasescheiders, 6 bevestigingsschroeven, moeren en spanringen. Boorsjabloon uit papier in de opbouw- en onderhoudsinstructies. De N(ZM)12-800 is voor 02/97 gefabriceerd met 10 mm in plaats van 8 mm aansluitstrip. Bij deze typen moet de klant door meting van de dikte van de aansluitstrip het bouwjaar van de apparaten bepalen en de vervangingsset N(ZM)4-XAS12-1250 bestellen. Aanvulling voor apparaten voor bouwjaar 1983! Hier kan de vervangingsset voor de lastscheider compleet worden gebruikt.Voor vermogensautomaten met "lange" ZM-uitvoering passen de apparaatadapters alleen aan de bovenkant! Onder zijn de apparaten ca. 65 mm langer en de onderste aansluiting ligt ca. 26 mm dieper. Daarom zijn de adapters voor onder te kort en komt de hoogte niet overeen. Toepasbaar voor: NZM4
