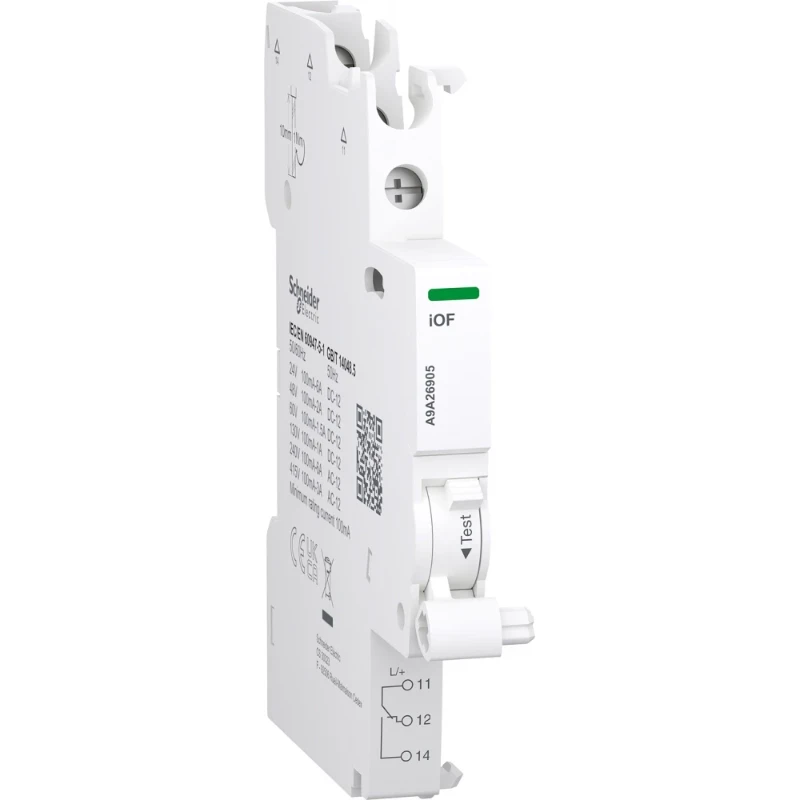

Schneider Electric ACTI9 A9A IOF Top wiring 0.1-6A AUX

Deze Acti9 elektrische hulpelement is een modulair OC contact dat wordt gebruikt als externe indicatie voor de positie van het bijbehorende apparaat. In het ac-netwerk bedraagt de nominale ingangsstroom van 100 mA tot 6 A met een werkfrequentie van 50 Hz tot 60 Hz bij 240 VAC en van 100 mA tot 3 A met een werkfrequentie van 50 Hz tot 60 Hz bij 415 VAC. In het gelijkstroomnetwerk begint de ingangsstroom altijd bij 100 mA bij 24 VDC tot 130 VDC. Hij gaat omhoog in 6A bij 24VDC, 2A bij 48VDC, 1,5A bij 60VDC en 1A bij 130VDC. Hij heeft 1 positieschakelaar met contacten type 1 C/O. Het is bedoeld voor nieuwe of gerenoveerde installatie in kleine commerciële of gebouwen. Dit OC contact is compatibel met Acti9 series zoals iC60 dubbele klemmen en iID dubbele klemmen. De iOF wordt gebruikt voor de korte naam of compatibiliteitscode van het apparaat. De bovenkant is voorzien van een schroefklemaansluiting. De verbinding maakt een stijve koperen kabel mogelijk. De dwarsdoorsnede van de kabel i
