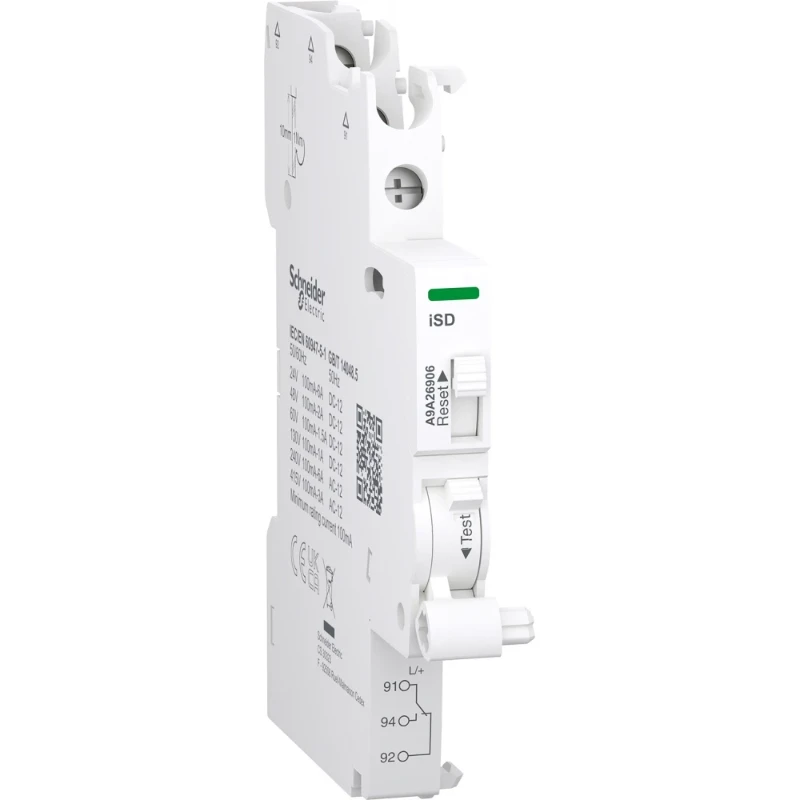

Schneider Electric Auxiliary contact Acti9 A9A iSD 1 C/O 100mA to 6A 24VAC to 415VAC

Deze Acti9 elektrische hulpelement is een modulair foutcontact dat wordt gebruikt als externe indicatie van uitschakeling bij een storing van het bijbehorende apparaat. In het ac-netwerk bedraagt de nominale ingangsstroom van 100 mA tot 6 A met een werkfrequentie van 50 Hz tot 60 Hz bij 240 VAC en van 100 mA tot 3 A met een werkfrequentie van 50 Hz tot 60 Hz bij 415 VAC. In het gelijkstroomnetwerk begint de ingangsstroom altijd bij 100 mA bij 24 VDC tot 130 VDC. Hij gaat omhoog in 6A bij 24VDC, 2A bij 48VDC, 1,5A bij 60VDC en 1A bij 130VDC. Hij heeft 1 positieschakelaar met contacten type 1 C/O. Het is bedoeld voor nieuwe of gerenoveerde installatie in kleine commerciële of gebouwen. Dit foutcontact is compatibel met Acti9-series, zoals iC60 dubbele aansluitklemmen en iID dubbele aansluitklemmen. De iSD wordt gebruikt voor de korte naam van het apparaat of voor de compatibiliteitscode. De mechanische indicator wordt verstrekt op het product voor het signaleren (Lokaal). De bovenkant is voorzien van een schroefklemaansluiting. De verbinding maakt een stijve koperen kabel mogelijk. De dwarsdoorsnede van de kabel is van 1 mm² tot 4 mm². De bovenkant is voorzien van een schroefklemaansluiting. De verbinding maakt flexibele koperkabels mogelijk. De dwarsdoorsnede van de kabel is 0,5 mm² tot 2,5 mm². De bovenkant is voorzien van een schroefklemaansluiting. De aansluiting maakt harde koperen kabels mogelijk (2 kabels). De dwarsdoorsnede van de kabel is 2,5 mm². De bovenkant is voorzien van een schroefklemaansluiting. De aansluiting is soepel met koperen ferliniekabels (2 kabels). De dwarsdoorsnede van de kabel is 1,5 mm². De nominale isolatiespanning (Ui) is maximaal 500 V. Hij heeft een toegekende schokgolfspanning (Uimp) van 4 kV. De breedte in 9mm standen is 1. De afmetingen zijn (B) 9 mm x (H) 86 mm x (D) 73 mm. De kleur van het product is wit (RAL 9003). De vervuilingsgraad is 3. Het tropicalisatieniveau is behandeling 2. Het aanhaalmoment is 1 N.m (boven) voor een
