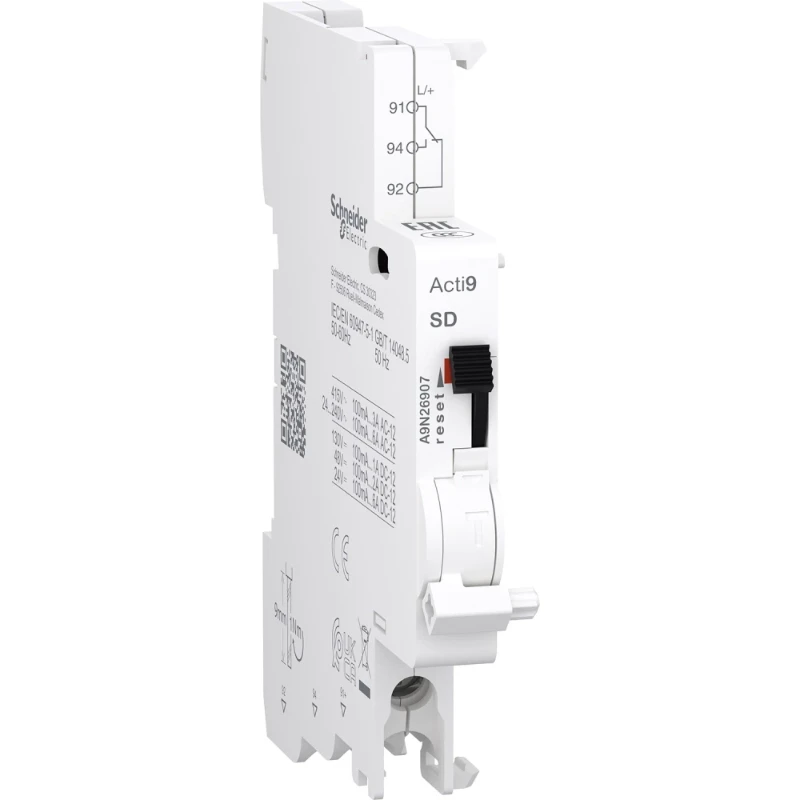

Schneider Electric Auxiliary contact Acti9 A9N SD 1 C/O 100mA to 6A 24-415 VAC 24-1

Deze Acti9 elektrische hulpelement is een modulair foutcontact dat wordt gebruikt als externe indicatie van uitschakeling bij een storing van het bijbehorende apparaat. In het ac-netwerk is de ingangsstroom 6A bij 24 VAC tot 240 VAC en 3A bij 415 VAC met een werkfrequentie van 50 Hz tot 60 Hz. In het gelijkstroomnetwerk is de ingangsstroom 6A bij 24VDC, 2A bij 48VDC, 1,5A bij 60VDC en 1A bij 130VDC. Hij heeft 1 positieschakelaar met contacten type 1 C/O. Het is bedoeld voor nieuwe of gerenoveerde installatie in kleine commerciële gebouwen. Dit foutcontact is compatibel met Acti9-reeksen zoals C120, C60H-DC, SW60-DC, C60PV-DC en xC60. De SD wordt gebruikt voor de korte naam van het apparaat of voor de compatibiliteitscode. De mechanische indicator wordt verstrekt binnen het product voor het lokale signaleren. Hij heeft onderaan een schroefklemaansluiting. De verbinding maakt een stijve koperen kabel mogelijk met een kabelkruissectie van 0,5 mm² tot 2,5 mm². Hij heeft onderaan een schroefklemaansluiting. De verbinding maakt flexibele koperen kabels (2 kabels) mogelijk met een kabelkruissectie van 1,5 mm². Hij heeft onderaan een schroefklemaansluiting. De aansluiting is soepel met koperen ferliniekabels (2 kabels) met een kabelkruissectie van 1,5 mm². De Ui nominale isolatiespanning is tot 500V. Hij heeft een Uimp toegekende schokgolfspanning van 4 kV. Deze kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte in 9mm standen is 1. De afmetingen zijn (B) 9 mm x (H) 85,3 mm x (D) 68 mm. De kleur van het product is wit. Het gewicht van het product is 30g. De vervuilingsgraad is 3. Het tropicalisatieniveau is behandeling 2. De striplengte van de draad is 9mm. Het aanhaalmoment is 1 N.m (onder) voor een PZ1-schroevendraaiertype. De IP beschermingsgraad is IP20. De bedrijfstemperatuur is van -25°C tot +70°C. De bewaartemperatuur is van -40°C tot +85°C. Dit product voldoet aan de normen EN/IEC 60947-5-1 en GB/T 14048.5. Het heeft EAC- en CCC-kwalite
