Schneider Electric Module I/O

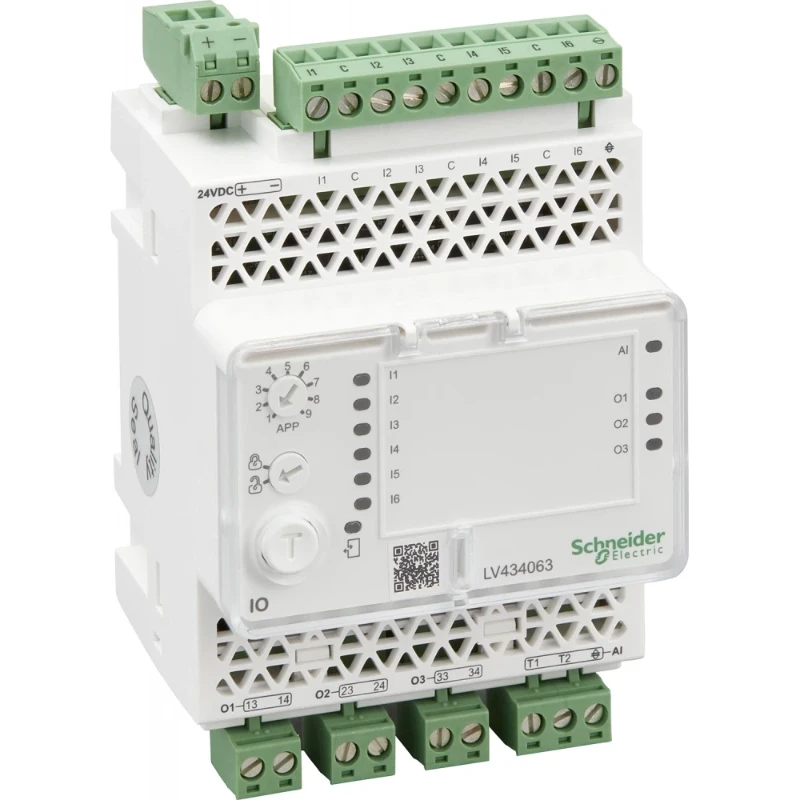

Deze I/O module is een Input/Output applicatie module en maakt deel uit van EnerlinX communicatie systeem. Deze I/O module is compatibel met Masterpact-, Compact- en PowerPact-apparaten. Het wordt gebruikt voor beschermings-, stroomonderbrekerregeling, motorbesturing, energiemanagement en bewakingstoepassingen. Hij biedt zes digitale ingangen, drie digitale uitgangen en één analoge ingang. Hij is bovenaan uitgerust met één 24VDC-schroefklemmenblok en één aansluitblok voor de 6 digitale ingangen. Er bevinden zich twee RJ45-contactdozen aan de onderkant voor ULP en 4 klemmenblokken voor de digitale uitgangen en analoge ingang. De I/O-module is een DIN-rail montage apparaat en zijn afmetingen zijn 72mm x 116mm x 71mm. De beschermingsgraad is IP4x op de voorzijde en IP2x op de connectoren. De I/O module maakt volledig deel uit van de EcoStruxure Power-architectuur en de voor Ethernet geschikte smart panels. De I/O-module kan worden geconfigureerd en bijgewerkt (firmware) met behulp van de
